分束元件把一束激光或LED光变换成多束光束(我们称之为子光束)。这些子光束可以规则排列,也可以非规则排列。分束元件也被称为阵列发生器,它们在英语中有多种说法,如 beam splitters, fan-out elements,  spots array generators, multiple beam gratings等。

激光分束元件可应用于许多领域,如激光材料加工光通信,光学图像处理,微电子,显微镜等。具体例子包括多孔同时加工、高速激光毛化、光纤耦合等。激光钻孔的具体应用包括包装工业中易撕裂的纸箱和金属膜,香烟水松纸,方便面筛孔,液体和气体排放管道,汽车安全气囊中金属片的预先弱化。

我们可以将一束激光分割成近百万束高度均匀的激光束。

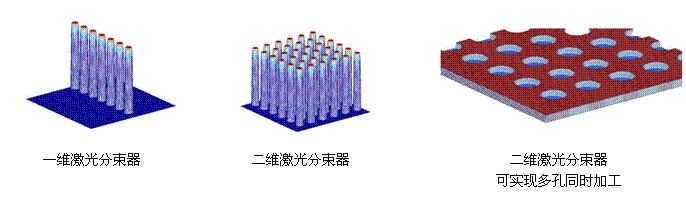

激光分束激光多孔同时加工

分束是一个容易描述,但是很多时候却难于实现的问题,尤其是如果你要求衍射效率高而非均匀度误差小的情况下。可以实现分束的方法很多,如透镜阵列,矩形孔径光栅,达曼光栅,最近有人提出的圆形达曼光栅,非周期结构的二台阶、多台阶或连续结构的衍射光学元件等。通常,对于客户的不同要求,我们采用不同的方案来实现。

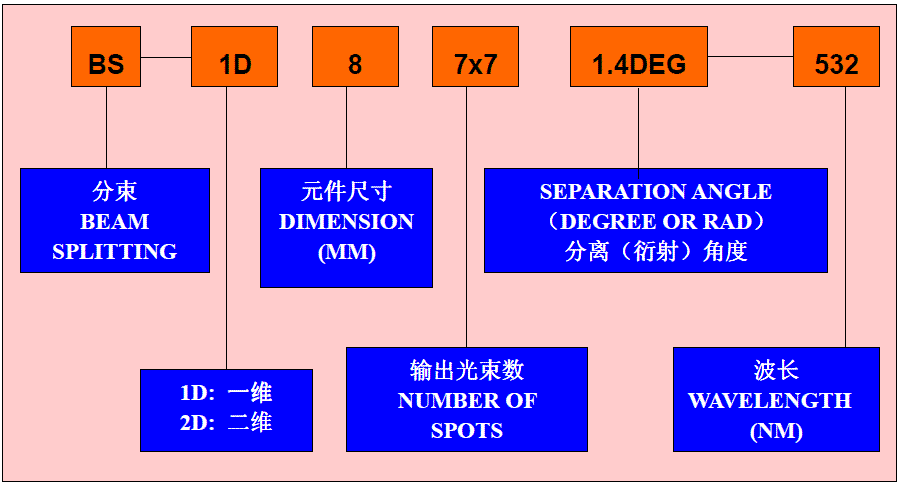

激光光束分束元件型号说明:

激光分束元件型号说明

我们生产下列标准化的光束分束元件:

一维激光分束元件:

一维激光分束元件

产品代号

衍射元件受光面尺寸

分束数

分离角

波长

交货时间

BS-1D-9x8-1x3-2.3DEG-808 9x8 mm2
(3个点平行于9毫米)
1x3

对应a:3.6 DEG

对应b:7.1 DEG

808 nm 2017年8月20日新增

库存
3片
BS-1D-9x8-1x3-2.3DEG-520 9x8 mm2
(3个点平行于9毫米)
1x3

对应a:2.3 DEG

对应b:4.6 DEG

520 nm 2017年7月18日新增
BS-1D-8-1x3-3.8DEG-520 8x8 mm2 1x3

对应a:3.8 DEG

对应b:7.6 DEG

520 nm 2017年2月21日新增

BS-1D-8-1x3-40DEG-808

8x8 mm2

1x3

对应a:40 DEG

对应b:80 DEG

808 nm(也有其他波长) 现货
BS-1D-5x6-1x7-4.9DEG-650 5x6 mm2 1x7

对应a:4.9 DEG

对应b:29 DEG

650 nm 2017年7月18日新增

BS-1D-8-1x9-600urad-532

8x8

mm2

1x9

对应a:600 urad

对应b:4.8 mrad

532 nm 2013年10月16日新增
BS-1D-25-1x9-0.64DEG-532 3x3mm2

25x25mm2
1x9

对应a:0.64 DEG

对应b:5.12 DEG

532 nm 2014年6月19日新增

BS-1D-8-1x9-8DEG-532

8x8

mm2

1x9

对应a:8 DEG

对应b:64 DEG

532 nm 2013年10月16日新增
BS-1D-8-1x13-4DEG-650

8x8

mm2

1x13

对应a:4 DEG

对应b:48DEG

650 nm 2014年10月17日新增

BS-1D-8-1x16-2mrad-1064

8x8

mm2

1x16

对应a:2 mrad

对应b:30 mrad

1064 nm 2013年9月18日新增
BS-1D-30-1x17-0.67mrad-532

30x30

mm2

1x17

a:0.7 mrad

b:11 mrad

532 nm 2015年8月12日新增
BS-1D-6-1x17-3.35mrad-532

8x8

mm2

1x17

a:3.4 mrad

b:54 mrad

532 nm 2015年8月12日新增

BS-1D-8-1x50-3mrad-1064

8x8

mm2

1x50

对应a:3 mrad

对应b:147 mrad

1064 nm 2013年9月18日新增

BS-1D-8-1x24-0.17DEG-650

7.5x7.5

mm2

1x24

对应a:0.17 DEG

对应b:4.0 DEG

650 nm(也有其他波长) 现货

BS-1D-8-1x25-0.17DEG-650

7.5x7.5

mm2

1x25
对应a:0.17 DEG

对应b:4.2 DEG

650 nm(也有其他波长)

现货

BS-1D-55-1x100-120urad-532

53x53 mm2

1x100

对应a:120 urad

对应b:12 mrad

532 nm 现货或2周
BS-1D-30-1x101-0.25mrad-532 30x30 mm2

1x101

对应a:0.2 mrad

对应b:20 mrad

532 nm 2015年8月12日新增
BS-1D-8-1x101-1.25mrad-532 8x8 mm2

1x101

对应a:1.3 mrad

对应b:130 mrad

532 nm 2015年8月12日新增



二维激光分束元件:

二维激光分束元件

产品代号 衍射元件受光面尺寸 分束数 邻束分离角 波长 备注
BS-2D-4x5-3x3-24x30deg-830 4x5 mm 3x3 24 x 30 deg 830 nm 库存8片

2017年
7月13日新增
BS-2D-4x5-3x3-22x27deg-830 4x5 mm 3x3 22 x 27 deg 830 nm 库存4片

2017年
7月13日新增
BS-2D-4x5-3x3-29x35deg-830 4x5 mm 3x3 29 x 35 deg 830 nm 库存4片

2017年
7月13日新增
BS-2D-35-9x9-11.8mrad-980 35x35 mm 9x9 11.8 mrad 980 nm 2016
9月26日新增
BS-2D-7-9x9-4.01deg-830 5x5 mm
~

7x7 mm
9x9 4.01 deg 830 nm 2016
9月26日新增
BS-2D-50-9x9-10mrad-1064 50 mm 9x9 10 mrad 1064 nm 2016
9月26日新增
BS-2D-8-10x10-532 8 mm 10x10 0.38 DEG 532 nm 5天
BS-2D-18-4x4-1064  18x18 mm 4x4 0.15 mrad 1064 nm
BS-2D-4-32x32-0.18DEG-650  4x4mm 32x32  0.18 DEG   650 nm  2014
4月29日更新
BS-2D-4-32x32-0.36DEG-650  4x4 mm 32x32  0.36 DEG   650 nm
BS-2D-4-64x64-0.36DEG-650  4x4 mm 64x64  0.36 DEG   650 nm
BS-2D-4-64x64-0.73DEG-650  4x4 mm 64x64  0.73 DEG   650 nm
BS-2D-4-128x128-0.18DEG-650  4x4 mm 128x128  0.18 DEG   650 nm
BS-2D-4-128x128-0.36DEG-650  4x4 mm 128x128  0.36 DEG   650 nm
