   激光光束整型把近似为高斯分布的入射激光束转变为准确而具有几乎任意功率分布的激光束,如圆形或长方形的均匀光束,及其他复杂几乎任意功率分布的光束。应用包括激光热处理(激光重熔,硬化,涂覆),机械和电子器件的表面退火,激光直写头,光学信号处理等。

衍射光学器件可以把激光束变换任意功率密度分布的输出光束(输出图像)

衍射光学器件可以把激光束变换任意功率密度分布的输出光束(输出图像)

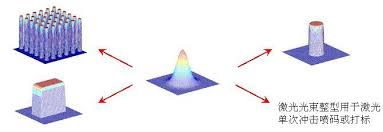

左上:激光光束分束用于多孔同时加工;

右上及左下:激光光束整形。衍射光学器件将激光束变换成均匀的圆形或长方形,以改进激光打孔的质量

右下:激光光束整形用于激光单次冲击喷码或打标



我们生产的其他标准化衍射光学元件包括:

点阵圆:(2015年12月22日更新)New

点阵圆形光栅

产品代号 衍射元件受光面尺寸 衍射角度 说明
DC-650nm-12dot-4.76DEG 最大50mm 4.76度(650 nm 波长,相当于12米处图案1米) New
2015.12.22.新增
圆周上12个点
DC-650nm-12dot-2.39DEG 最大50mm 2.39度(650 nm 波长,相当于24米处图案1米) New
2015.12.22.新增
圆周上12个点
DC-635nm--16dot-5.7DEG 4.7x4.7mm 5.7度(635 nm 波长,相当于10米处图案1米) 2014.6.12.新增
圆周上16个点

DC-635nm--16dot-10DEG 4.7x4.7mm 10(635 nm 波长) 2014.6.12.新
圆周上16个点




十字线: (2014年6月12日更新)

十字线光栅

产品代号 衍射元件受光面尺寸 衍射角度 说明
CH-635nm-5DEG 4x4mm 5度(635 nm 波长) 2014.6.12.新增
CH-635nm-10DEG 4x4mm 10(635 nm 波长) 2014.6.12.新增
CH-635nm-15DEG 4x4mm 15(635 nm 波长) 2014.6.12.新增
CH-532nm-20DEG 5x5 mm 20度(532 nm 波长) 2014.2.24.新增
CH-532nm-60DEG 5x5 mm 60度(532 nm 波长) 2014.2.24.新

实拍的十字线光栅







 实拍的十字线衍射光学元件。

 图中十字线没有完全垂直是因为照相机拍摄角度所导致的。



正方形: New

实拍的正方形光栅



 产品代号: SQ5.8

 全角: 650 nm 下 5.8

 零级: 约占入射激光功率的 2%

 鬼影功率: 约为信号功率密度的5%

  左图为我们设计、制造和实拍的衍射光学元件所产生的正方形图案。



网格: New

实拍的网格光栅





 零级: 约占入射激光功率的 3%

 鬼影功率: 约为信号功率密度的10%

 图为我们设计、制造和实拍的衍射光学元件所产生的网格图案。



网格光栅

产品代号

衍射元件受光面尺寸

650 nm 波长下全角(对应b)

备注

G8-8-4DEG

2.5x3 mm 4

8x8 网格

(2016.5.9库存60片)New

G8-8

6x6 mm 8

8x8 网格

(2016.5.9库存50片)New

G9-8

6x6 mm 8

9x9 网格  (2014.6.19.新到)

G9-40

6x6 mm 40

9x9 网格   (无库存)


取景器:

取景器光栅

产品代号

衍射元件受光面尺寸

650 nm 波长及

1000 mm 距离处像的尺寸

输出图像

CC1-1

6.5 x 6.5 mm

a=81.25 mm

d=101.56 mm

circle_and_cross

CC1-2

3.25 x 3.25 mm

a=162.50 mm

d=101.56 mm

circle_and_cross

CC1-3

6.5 x 6.5 mm

a=162.50 m

d=101.56 mm

circle_and_cross

CC1-4G

3.5 x 3.5 mm

a=162.50 mm

d=203.12 mm

circle_and_cross

CC1-5G

3.5 x 3.5 mm

a=325.00 mm

d=203.12 mm

circle_and_cross

线条:  (2014年6月12日新到单线条衍射元件New

线条衍射光栅

产品代号

衍射元件

受光面

尺寸

衍射角

1000 mm 距离处像的尺寸

备注 交货时间
L1-635nm-6DEG  6 x 6 mm  6 (635nm波长) New
1线


L1-635nm-10DEG  4 x 6 mm  10 度(635nm波长) New  1线
L1-635nm-30DEG  4 x 4 mm  30  (635nm波长) New  1线
L1-635nm-60DEG  4 x 4 mm  60  (635nm波长) New  1线
L18-650nm-4.91DEG

6.5 x 6.5 mm

(650nm波长)

对应a的衍射角4.91

对应b的衍射角0.27度

对应c的衍射角4.62

a=86mm

b=4.7 mm

c=81 mm

18 线 现货

L19-650-4.5DEG

6.5 x 6.5 mm

(650nm波长)

对应a的衍射角4.5

对应b的衍射角0.24度

对应c的衍射角4.34度

a=78 mm

b= 4mm

c=76 mm

19 线 现货

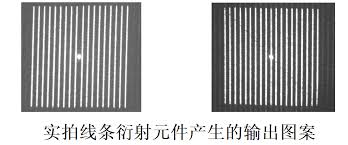

实拍的线条衍射光栅

 圆:

圆及圆环衍射光栅

产品代号

衍射元件受光面尺寸

650 nm 波长及

1000 mm 距离处像的尺寸

备注

输出图像
R9-1 8x8 mm r1=9.7 mm
......
r
9=87.5 mm
9 个空间均匀分布的圆环 - Updated on 16 Oct 2013
C1-39 3.25 x 3.25mm r1=50.78 mm 1 个圆
R1-40 6.5 x 6.5 mm r1=11.90 mm r2=23.80 mm r3=35.71 mm r4=47.61 mm r5=59.51 mm 5个空间均匀分布的圆环 Updated on 16 Oct 2013
R1-41

6.5 x 6.5 mm

r1=15.87 mm r2=31.74 mm r3=47.61 mm r4=63.48 mm r5=79.35 mm 5个空间均匀分布的圆环 Updated on 16 Oct 2013



对入射光斑尺寸和光束质量不敏感的无暗斑匀束元件

入射光束为高斯分布的平顶整形元件  (2012年9月10日新到2080nm平顶整形)

漫射扩散元件(匀束器)

微透镜阵列

图像生成(一般光束整形)衍射元件

激光分束元件

线条衍射元件

用于光栅尺的光栅

激光键盘用衍射光学元件

体感游戏和手势识别用激光散斑衍射光学元件

用于红外探测器的菲涅尔透镜

其他定制衍射光学元件

位图文件(BMP)转化成GDSII/CIF/DXF格式
